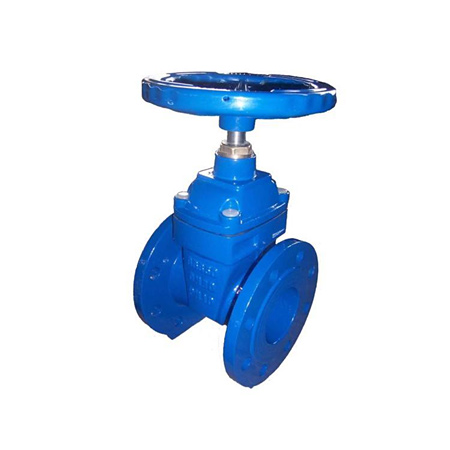

彈性座封閘閥閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異通常為50,介質溫度不高時為2°52”。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其I藝性,彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。全國服務熱線：13729927285
產品簡介/ Product Introduction
閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50, 介質溫度不高時為2°52″。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。
實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。
產品特點 / Features
1、平底式閥座，不出現污物堆積，使密封更可靠。2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境。
3、體積小，重量輕，便于安裝和維修。
4、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。
產品參數 / Product parameters
| 主要性能參數： | |
| 適用溫度 | ≤120℃ |
| 適用介質 | 水、油品、蒸汽、酸性介質等 |
| 主要零部件 | 閥體、閥蓋、支架、閥瓣、閥桿、閥座 |
| 主要材料 | 球墨鑄鐵 |
| 類型 | 公稱通徑DN(mm) | L | D | D1 | b | N-d0 | H | Do | 重量(kg) weitht |
| 暗桿 | 40 | 165 | 150 | 110 | 19 | 4-Φ19 | 231 | 180 | 10/11 |
| 50 | 178 | 165 | 125 | 19 | 4-Φ19 | 249 | 180 | 10/11 | |
| 65 | 190 | 185 | 145 | 19 | 4-Φ19 | 274 | 180 | 13/14 | |
| 80 | 203 | 200 | 160 | 19 | 8-Φ19 | 310 | 200 | 23/24 | |
| 100 | 229 | 220 | 180 | 19 | 8-Φ19 | 338 | 200 | 25/26 | |
| 125 | 254 | 250 | 210 | 19 | 8-Φ19 | 406 | 240 | 33/35 | |
| 150 | 267 | 285 | 240 | 19 | 8-Φ23 | 470 | 240 | 42/44 | |
| 200 | 292 | 340 | 295 | 20 | 8-Φ23/12-Φ23 | 560 | 300 | 76/80 | |
| 250 | 330 | 395/405 | 350/355 | 22 | 12-Φ23/12-Φ28 | 642 | 300 | 101/116 | |
| 300 | 356 | 445/460 | 400/410 | 24.5 | 12-Φ23/12-Φ28 | 740 | 350 | 136/156 | |
| 350 | 381 | 505/520 | 460/470 | 24.5/26.5 | 16-Φ23/16-Φ28 | 802 | 450 | 200/230 | |
| 400 | 406 | 565/580 | 515/525 | 24.5/28 | 16-Φ28/16-Φ31 | 907 | 450 | 430/495 | |
| 450 | 432 | 615/640 | 565/585 | 25.5/30 | 20-Φ28/20-Φ31 | 997 | 640 | 450/518 | |
| 500 | 457 | 670/715 | 520/650 | 26.5/31.5 | 20-Φ28/20-Φ34 | 1110 | 640 | 480/552 | |
| 600 | 508 | 780/840 | 725/770 | 30/36 | 20-Φ31/20-Φ37 | 1288 | 640 | 530/610 | |
| 明桿 | 50 | 178 | 165 | 125 | 19 | 4-Φ19 | 380 | 180 | 11/12 |
| 65 | 190 | 185 | 145 | 19 | 4-Φ19 | 440 | 180 | 14/15 | |
| 80 | 203 | 200 | 160 | 19 | 8-Φ19 | 540 | 200 | 24/25 | |
| 100 | 229 | 220 | 180 | 19 | 8-Φ19 | 620 | 200 | 26/27 | |
| 125 | 254 | 250 | 210 | 19 | 8-Φ19 | 660 | 250 | 35/37 | |
| 150 | 267 | 285 | 240 | 19 | 8-Φ23 | 790 | 280 | 44/46 | |
| 200 | 292 | 340 | 295 | 20 | 8-Φ23/12-Φ23 | 1040 | 300 | 80/84 | |
| 250 | 330 | 395/405 | 350/355 | 22 | 12-Φ23/12-Φ28 | 1190 | 360 | 116/133 | |
| 300 | 356 | 445/460 | 400/410 | 24.5 | 12-Φ23/12-Φ28 | 1380 | 400 | 156/180 |
